MODULAR DIN RAIL KAPSLINGAR
MR TK SERIES
MR HD SERIES
MR BHD SERIES
MR MX SERIES

Modular Hus MR TK  De modulära behållarna i TK-serien för montering på Omega DIN EN50022 skena, möjliggör montering av två tryckta kretsar som kan placeras på basen och på locket under framsidan med snäpp fäste eller skruv. Fronterna kan vara platt sammankopplade eller böjda med en svängande gångjärnsöppning för åtkomst till lockets topp. Anslutningsområdet tillåter användning av fasta terminaler eller kontakter i olika storlekar som kan lämnas exponerade eller stängda av terminalhöljen. Stängningen av behållaren är snäpp. Standardmaterialet är PC / ABS-blandning, UL94V0 på begäran. Standardfärgen är ljusgrå RAL7035. Specialfärger på begäran: Mer info

Modular Hus MR HD, 2-9 enheterer, H 53 mm, för montering på DIN Rail. Det är lämpligt att montera två lika stora kort, på två olika nivåer. Bas och lock är snap-on, med möjlighet att låsa dem med skruvar. Snap-in frontpanel grå, röd eller klar (MR / HDA) eller fast (MR / HDC).  Anpassad borrning på någon sida, slitsar). Matrerial PC / ABS, på förfrågan klass UL94V0, i RAL7035 grå. Särskilda färger på förfrågan.  Mer info

Modular Hus MR BHD lågprofil, 4-9 enheter, H 35 mm, för montering på Omega Rail enl. Till DIN EN 50022. Basen och locket är snap-on, med möjlighet att låsa dem med skruvar. Frontpanelen grå, röd eller klar. Sammankopplingsområdet kan vara öppet eller täckt . Anpassad borrning på vilken sida som helst (fönster, hål, slitsar). Material Blend PC / ABS, på förfrågan klass UL94V0, i RAL7035 grå. Särskilda färger på förfrågan.   Mer info

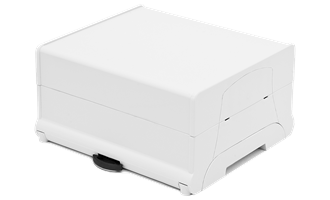

Modular Hus MR MX,  6-9 enheter, H 48 mm, för montering på: A) Omega Rail acc. till DIN EN 50022 B) Lämplig för en stor Touch-Panel-skärm och flera kort på olika nivåer, med ökat internt utrymme. Snap-in låsning mellan bas och lock. Snap-in frontpanel på beställning anpassad fönster för en display upp till 90 mm x 87 mm. Anpassad borrning på vilken sida som helst (fönster, hål, slitsar). Material Blend PC / ABS – på förfrågan klass UL94V0, i RAL7035 grå. Särskilda färger på förfrågan.  Mer info

MR BMX SERIES
CMX38 VERTICAL SERIES
DOMOTICS SERIES
KATALOG LÅDOR

Modular Hus MR_/BMX LOW-PROFILE DIN Rail Enclosure, 9-enheter, H 33 mm, för montering på: A) Omega Rail acc. till DIN EN 50022 B) För stora Touch-Panel-skärmar och kort på olika nivåer, med ökat internt utrymme. Snap-in låsning mellan bas och lock och frontpanel, på förfrågan anpassad fönster för en display upp till 143 mm x 87 mm. Anpassad borrning på vilken sida som helst. Material Blend PC / ABS – på förfrågan klass UL94V0, in RAL7035 grå. Särskilda färger på förfrågan.  Mer info

Modular Hus CMX38 för DIN EN 50022-50035 skena är lämplig för montering av ett vertikalt PCB och för kontakter eller plug-in terminaler. På framsidan är en platt panel monterad. Anpassad borrning på vilken sida som helst (fönster, hål och slitsar) Tillverkad av Blend PC / ABS, eller på förfrågan UL94 V0, i grönt, i grått eller svart. Särskilda färger på förfrågan.
På framsidan och på baksidan finns ett galler som tillåter montering av kontakter och plug-in terminaler. Kretskortet kan ha upp till 38 terminaler vid 5,08 mm-höjd, eller ett antal motsvarande kontakter. Frontpanelen är en platta, med möjlighet att montera ett öppningsbart genomskinligt böjt lock.   Mer info

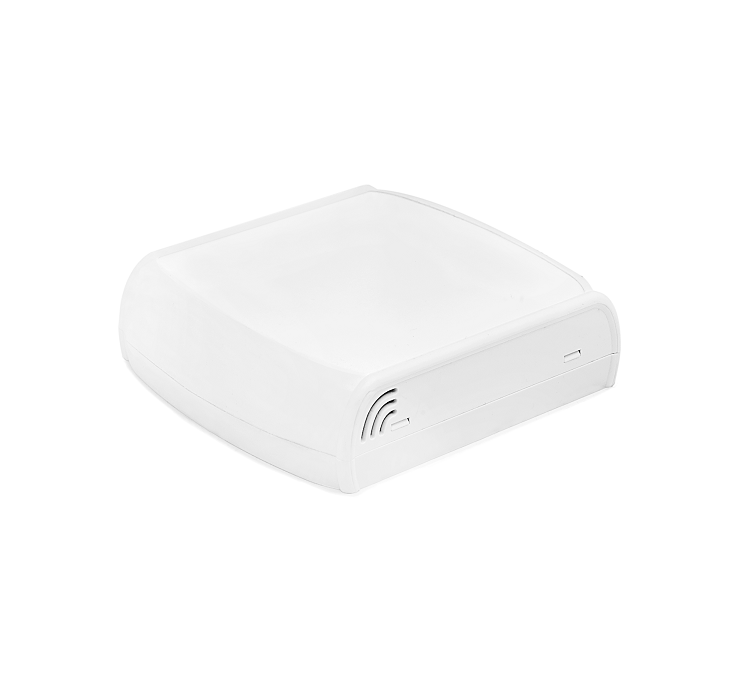

(ST..90, 110, 130, 160) är planerat för Ambient Control, Domotics och Telecomm. De finns i blindversion eller med justeringsknappen, sidoventilerad, frontventilerad och genomluftad, beroende på versioner. Sockel och lock är fästade med möjlighet till låsskruvar. Skåpet kan hysa en övre PCB och en eller flera nedre PCB i basen. Ihålig front för polykarbonat eller självhäftande etikett. Alla skåp är lämpliga för montering på låda 502 (60 mm), både vertikalt och horisontellt, och några av dem på låda 503 (83,5 mm), horisontellt. Två ytterligare hål är avsedda för väggmontering och stör inte p.c.b. Det förutstansade centrumhålet i basen, med en 28 mm diameter, möjliggör en bekväm bana för kabeldragare.

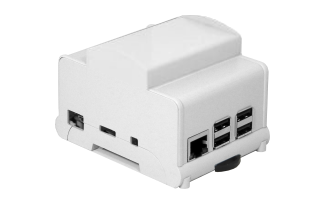

MR..HD H53

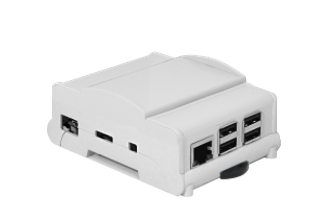

MR..BHD H35

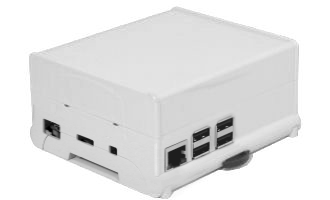

MR..MX H48
MR..BMX H33
KONTAKTA OSS FÖR MER INFO/FÖRFRÅGAN
